1.アンカー径が細い。D10.D13.D16。3種類。
2.アンカーと異径鉄筋の接合部はネジ加工とカシメ
3.アンカー穿孔用のキリ径が細い 使用する機械の小型・軽量化が図れる
4.キリ径が細いので鉄筋の干渉が少ない
5.キリ径が細いので穿孔時間が速い6.従来のワンタッチ・差筋アンカーより引張強度が安定（ガタツキが無い）
|
 |
|
PAT.NO.2036911/PAT.D
|
|
|
種類
|
全長
|
ドリル径
|
穿孔深さ
|
最大引張強度
|
最大剪断強度
|
状況
|
|
(mm)
|
(mm)
|
(mm)
|
20.6N/mm2(210kg/㎠)
|
>
|
ECO-
D10
|
400
|
12.7
|
50
|
14.7 kn
|
21 kn
|
コンクリート破壊
|
|
ECO-D13
|
600
|
16.7
|
60
|
22.3 kn
|
34.5 kn
|
コンクリート破壊
|
|
ECO-D16
|
750
|
22.5
|
70
|
35.3 kn
|
58.5 kn
|
コンクリート破壊
|
|
|

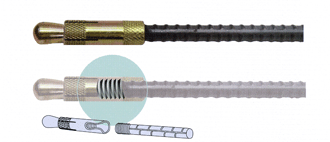

| 従来から使用されていますワンタッチ差筋アンカーは、アンカー本体と異径鉄筋接合部分が簡単にカシメて一体化してあるだけで、強度的には施工時においてハンマー等で打ち込んだ時カシメてある部分がハンマー等の打撃振動で緩む場合があり、本来必要とする引張強度が確保できない不安定な状況が発生する可能性があります。（ボルトがガタつき抜ける事がある）ECO差し筋アンカーは、完全なアンカー引張強度を確保するためアンカー本体と異型鉄筋の接合部分をネジ加工してカシメてあり、ハンマー等で打ち込んだ時カシメてある接合部がハンマー等の打撃振動で決して緩む事はありません。また剪断強度に対してもアンカー部の改良を施してあります。本来のアンカー強度が100％確保出来るのがECO差筋アンカーです。 |
|
|
|
 |
| |
 |
|
|
インサートアンカーは所定の位置にあらかじめハンマードリルでコンクリートに穴をあけ、ハンマーと打込棒による打込みの衝撃でウェッジを強く本体に食い込ませ押し広げて定着させます
*ステンレス製もあります。 打込棒 |
|
|
 |
|
| 寸法表《インチネジ用》 |
| 呼称寸法 |
呼名 |
カラー寸法(mm) |
穿孔深さ(mm) |
※最大引抜耐力(コンクリート強度200kg/㎠
) |
※最大剪断耐力(kg) |
ドリル径(mm) |
| 外 径 |
ネジの深さ |
| 2分 |
W1/4 |
I-1/4 |
10.5 |
8 |
35 |
800 |
500 |
10.5〜11 |
| 2分5厘 |
W5/16 |
I-5/16 |
12 |
10 |
40 |
900 |
700 |
12.5 |
| 3分 |
W3/8 |
I-3/8 |
14.5 |
11 |
45 |
1,800 |
1,800 |
14.7 |
| 4分 |
W1/2 |
I-1/2 |
17.3 |
16 |
55 |
2,500 |
2,500 |
18.0 |
| 5分 |
W5/8 |
I-5/8 |
21.5 |
20 |
65 |
3,600 |
3,600 |
22.5 |
| 6分 |
W3/4 |
I-3/4 |
25.4 |
26 |
90 |
4,800 |
5,200 |
26.5 |
| 7分 |
W7/8 |
I-7/8 |
28.2 |
30 |
100 |
6,500 |
6,000 |
29.5 |
|
|
| 寸法表《ミリネジ用》 |
| 呼称寸法 |
呼名 |
カラー寸法(mm) |
穿孔深さ(mm) |
※最大引抜耐力(コンクリート強度200kg/㎠
) |
※最大剪断耐力(kg) |
ドリル径(mm) |
| 外 径 |
ネジの深さ |
| M-6 |
I-6 |
I-1/4 |
10.5 |
8 |
35 |
800 |
500 |
10.5〜11 |
| M-8 |
I-8 |
I-5/16 |
12 |
10 |
40 |
900 |
700 |
12.5 |
| M-10 |
I-10 |
I-3/8 |
14.5 |
11 |
45 |
1,800 |
1,800 |
14.7 |
| M-12 |
I-12 |
I-1/2 |
17.3 |
16 |
55 |
2,500 |
2,500 |
18.0 |
| M-16 |
I-16 |
I-5/8 |
21.5 |
20 |
65 |
3,600 |
3,600 |
22.5 |
| M-20 |
I-20 |
I-3/4 |
25.4 |
26 |
90 |
4,800 |
5,200 |
26.5 |
| M-22 |
I-22 |
I-7/8 |
28.2 |
30 |
100 |
6,500 |
6,000 |
29.5 |
|
※設計基準強度は、長期：最大耐力の４０％、短期：最大耐力の６０％で計算してください。 |
|
| |
|
| |
|
| 寸法表《インチネジ用》 |
| 呼称寸法 |
呼名 |
カラー寸法(mm) |
ボルト寸法(mm) |
有効締付厚(mm) |
穿孔深さ(mm) |
※最大引抜耐力(コンクリート強度200kg/㎠
) |
※最大剪断耐力(kg) |
ドリル径(mm) |
| 全 長 |
ネジの深さ |
| 2分 |
W1/4 |
ST-14 |
9.5 |
55 |
30 |
15 |
30 |
1,000 |
900 |
10.5〜11 |
| 2分5厘 |
W5/16 |
ST-16 |
12 |
70 |
35 |
15 |
40 |
1,200 |
1,000 |
12.7 |
| 3分 |
W3/8 |
ST-3880 |
13.8 |
80 |
40 |
20 |
45 |
2,300 |
2,000 |
14.7 |
| ST-38100 |
13.8 |
100 |
60 |
40 |
| ST-38120 |
13.8 |
120 |
80 |
60 |
| ST-38150 |
13.8 |
150 |
110 |
90 |
| ST-38180 |
13.8 |
180 |
140 |
120 |
| ST-38200 |
13.8 |
200 |
160 |
140 |
| 4分 |
W1/2 |
ST-48100 |
17.3 |
100 |
50 |
25 |
55 |
3,100 |
3,000 |
18.0 |
| ST-48125 |
17.3 |
120 |
70 |
45 |
| ST-48150 |
17.3 |
150 |
100 |
75 |
| ST-48200 |
17.3 |
200 |
150 |
125 |
| 5分 |
W5/8 |
ST-58125 |
21.5 |
125 |
70 |
35 |
65 |
4,000 |
3,800 |
22.5 |
| ST-58150 |
21.5 |
150 |
95 |
60 |
| 6分 |
W3/4 |
ST-68190 |
25.5 |
191 |
115 |
60 |
90 |
5,500 |
5,000 |
26.5 |
| 7分 |
W7/8 |
ST-78200 |
28 |
200 |
110 |
60 |
110 |
6,500 |
6,500 |
29.5 |
| ST-78250 |
28 |
250 |
145 |
110 |
|
|
| 寸法表《ミリネジ用》 |
| 呼称寸法 |
呼名 |
カラー寸法(mm) |
ボルト寸法(mm) |
有効締付厚(mm) |
穿孔深さ(mm) |
※最大引抜耐力(コンクリート強度200kg/㎠
) |
※最大剪断耐力(kg) |
ドリル径(mm) |
| 全 長 |
ネジの深さ |
| M-6 |
ST-6 |
9.5 |
55 |
30 |
15 |
30 |
1,000 |
900 |
10.5〜11 |
| M-8 |
ST-8 |
12 |
70 |
35 |
15 |
40 |
1,200 |
1,000 |
12.7 |
| M-10 |
ST-1080 |
13.8 |
80 |
40 |
20 |
45 |
2,300 |
2,000 |
14.7 |
| ST-10100 |
13.8 |
100 |
60 |
40 |
| ST-10120 |
13.8 |
120 |
80 |
60 |
| ST-10150 |
13.8 |
150 |
110 |
90 |
| M-12 |
ST-12100 |
17.3 |
100 |
50 |
25 |
55 |
3,100 |
3,000 |
18.0 |
| ST-12120 |
17.3 |
120 |
70 |
45 |
| ST-12150 |
17.3 |
150 |
100 |
75 |
| M-16 |
ST-16100 |
21.5 |
100 |
45 |
10 |
65 |
4,000 |
3,800 |
22.5 |
| ST-16120 |
21.5 |
125 |
70 |
35 |
| ST-16150 |
21.5 |
150 |
95 |
60 |
| M-20 |
ST-20160 |
25.5 |
190 |
115 |
60 |
90 |
5,500 |
5,000 |
26.5 |
| ST-20250 |
25.5 |
250 |
145 |
120 |
| M-22 |
ST-222200 |
28 |
200 |
110 |
60 |
110 |
6,500 |
6,500 |
29.5 |
| ST-22250 |
28 |
250 |
145 |
110 |
|
※設計基準強度は、長期：最大耐力の４０％、短期：最大耐力の６０％で計算してください。 |
|
| |
|
| |
|
| 寸法表 |
| 外径(mm) |
全長(mm) |
引抜強度(kg)コンクリート強度250kg/㎠) |
剪断強度(kg) |
ドリル径(mm) |
| 9 |
945 |
1,000 |
700 |
10.5〜11 |
| 9 |
55 |
1,000 |
700 |
10.5〜11 |
| 12 |
70 |
1,500 |
1,300 |
12.5〜13 |
|
※設計基準強度は、長期：最大耐力の４０％、短期：最大耐力の６０％で計算してください。 |
|
| |
|
| |
|
| 寸法表 |
| 種類 |
呼称寸法 |
外径(mm) |
頭部穴(mm) |
せん孔深さ(mm) |
全長(mm) |
最大引抜耐力(kg) |
最大剪断耐力(kg) |
ドリル径(mm) |
| 石引 |
3分(大) |
W3/8 |
14.2 |
9 |
40 |
70 |
1,500 |
1,000 |
14.7 |
| 石引 |
3分(小) |
W3/8 |
12 |
8 |
30 |
50 |
1,200 |
900 |
12.5 |
| 石引 |
丸棒型 |
12 |
6 |
40 |
55 |
1,500 |
1,000 |
12.5 |
|
※設計基準強度は、長期：最大耐力の４０％、短期：最大耐力の６０％で計算してください。 |
|
| |
|
| |
|
| 寸法表 |
| 品番 |
直径(mm) |
全長(mm) |
ネジ深さ(mm) |
ドリル径(mm) |
| P6-45 |
6.0 |
45 |
15 |
6.0〜6.2 |
| P6-60 |
6.0 |
60 |
15 |
6.0〜6.2 |
| P8-50 |
8.0 |
50 |
20 |
8.0〜8.2 |
| P8-70 |
8.0 |
70 |
20 |
8.0〜8.2 |
| P10-60 |
10.0
|
60 |
25 |
10.0〜10.5 |
| P10-90 |
10.0 |
90 |
25 |
10.0〜10.5 |
| P12-70 |
12.0 |
70 |
25 |
12.0〜12.5 |
| P12-90 |
12.0 |
90 |
25 |
12.0〜12.5 |
| P16-100 |
16.0 |
100 |
40 |
16.0〜16.5 |
|
※設計基準強度は、長期：最大耐力の４０％、短期：最大耐力の６０％で計算してください。 |
|
| |
|
|
| 寸法表 |
| 品番 |
ボルト径(mm) |
全長(mm) |
有効長さ(mm) |
せん孔深さ(mm) |
引抜強度(kg) |
ドリル径(mm) |
| FA-3100 |
9 |
100 |
70 |
30 |
12,00 |
13.5 |
| FA-3120 |
9 |
120 |
90 |
30 |
12,00 |
13.5 |
| FA-3150 |
9 |
150 |
120 |
30 |
12,00 |
13.5 |
| FA-3180 |
9 |
180 |
150 |
30 |
12,00 |
13.5 |
| FA-3200 |
9 |
200 |
170 |
30 |
12,00 |
13.5 |
|
※設計基準強度は、長期：最大耐力の４０％、短期：最大耐力の６０％で計算してください。 |
|
| |
|
| |
|
|
| |
|
| |
|
| |
|
| |
|
 |
| 1.天井用吊りボルトの取り付け時間が、大幅に短縮されます |
| 2.高所でも、簡単に取り付けができます |
| 3.薄暗い所でも、カラーカップがついていますので、容易にアンカー位置が確認できます |
| 4.狭い所でも、カップが付いていますので簡単に取り付けることができます |
|
| 寸法表 |
| 品名 |
品番 |
全長(mm) |
カップの長さ(mm) |
ドリル径(mm) |
穿孔深さ(mm) |
ネジ径 |
最大引張強度(KN(kgf)) |
コンクリート破壊 |
| ホールイン・カップアンカー |
HCA |
40 |
10 |
12.7 |
30 |
3/8 |
12（1,220） |
|
|
| |
|
| |
|
| |
|
|
